Поскольку в данной публикации мы ведем речь о широкоформатных документах, целесообразно остановиться именно на широкоформатных сканерах. Под широкоформатными сканерами мы понимаем те, которые предназначены для сканирования документов крупного формата, таких как чертежи А0-А2. А под сканерами, позволяющими сделать черно-белое или цветное сканирование удобным, мы будем понимать Colortrac.

И вот почему.

В отличие от многих IT компаний, пришедших на рынок профессиональных широкоформатных сканеров в результате диверсификации своего бизнеса, продиктованной исключительно конъюнктурой рынка, английская фирма Colortrac была основана с целью разработки устройств для оцифровки изображений большого формата, применяющихся для нефтеразведки.

Таким образом, компания уже почти 25 лет, с момента своего появления в 1989 году, специализируется на производстве сканеров. Во многом благодаря этому она стала первой компанией, сумевшей предложить рынку не только высококачественное, но и при этом доступное оборудование для оцифровки цветных оригиналов большого формата.

Качество и скорость сканирования (тем более, если речь идет о крупных форматах) определяется множеством особенностей оборудования. Не последнюю роль играют и механические узлы устройства.

В большинстве сканеров для прижима оригинала к стеклу применяется подпружиненная планка, зачастую, однако, не позволяющая точно контролировать силу прижима, что негативно сказывается на качестве сканирования: в случае недостаточного давления на носителе образуются складки, а в случае слишком сильного — движение тонких материалов может быть механически заблокировано.

 Одно из решений, разработанных и запатентованных компанией Colortrac, — механизм автоматизированной транспортировки оригинала (Active Paper Transport — APT) по схеме 2+3 ролика, гарантирующий непрерывный контакт со стеклом и надежное сканирование всех типов носителей широкого формата от тонкой бумаги до тяжелого майлара.

Модели сканеров Colortrac с маркировкой T (thick) поддерживают работу с оригиналами толщиной до 20 мм.

Кроме механики, на результат сканирования влияют такие параметры машины, как оптическое разрешение, геометрическая точность, яркость и стабильность цвета освещения оригинала, цветовой охват и динамический цветовой диапазон (глубина цвета). Если исходить из применяемых технологий считывания графической информации, принципиально все сканеры можно разделить на два класса: CCD и CIS, — области применения которых хотя и пересекаются, но не со впадают.

Коротко сформулируем принципиальные различия между технологиями CCD и CIS.

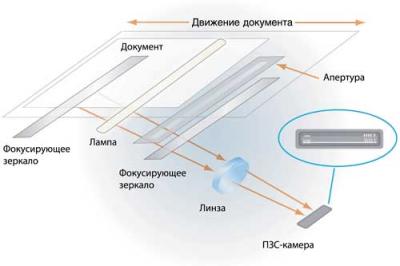

Первая использует в качестве датчиков, распознающих изображение, ПЗС-матрицы (ПЗС — прибор с зарядовой связью, CCD — chargecoupled device). К преимуществам технологии относятся широкий цветовой охват и значительная глубина резкости, а к недостаткам — наличие тяжелой оптической системы и необходимость подсвечивания оригинала. Однако именно сканеры, сконструированные на базе технологии CCD, предпочтительно использовать для оцифровки фотографий, художественных репродукций, рекламной графики.

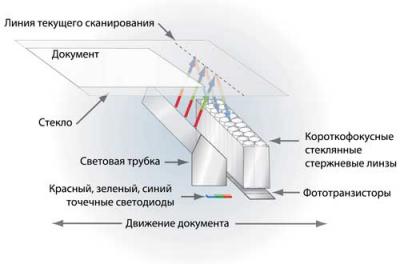

Технология CIS, в свою очередь, была разработана для тех рынков, которые предъявляют менее высокие требования к цветовому охвату и глубине цвета, но в то же время более требовательны к геометрической точности сканирования, к разрешению близко расположенных тонких линий и мелких элементов изображения.

Это области, связанные с архитектурой, строительством, картографией, ГИС, проектированием и т.п. CIS сканеры используют для распознавания графической информации контактные датчики (CIS — contact image sensor) и, по сравнению с CCD, потребляют меньше энергии и стоят дешевле.

Colortrac — единственный в мире производитель, который производит сканеры, построенные на основе как CIS, так и CCD-технологии и таким образом предлагает профессиональные решения как для CAD-ориентированных рынков (машиностроение, архитектура, строительство, картография, САПР, ГИС), так и для полиграфии, рекламы, изобразительного искусства и фотографии.

Не так давно компания объявила о расширении линейки широкоформатных устройств SmartLF. Новая линейка сканеров для рынка полиграфии, рекламы, геодезии и картографии получила приставку «+» к названию Gx — Gx+. В нее входят модели с шириной области сканирования 42" SmartLF Gx+42 и Gx+T42, а также SmartLF Gx+56 и Gx+T56 с шириной области сканирования 56". Модели Gx+T, так же, как и предшествующие им модели GxT, позволяют работать с оригиналами толщиной до 20 мм. Подстройка под толщину сканируемого оригинала осуществляется посредством нажатия одной кнопки, а датчик толщины оригинала обеспечивает  оптимальный прижим носителя для получения наилучшего качества изображения.

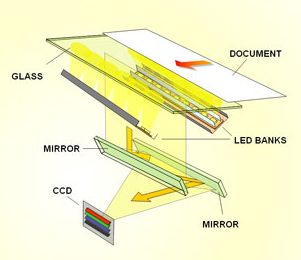

В отличие от предыдущей серии Gx, в моделях новой линейки Gx+ для освещения оригинала применяются не люминесцентные лампы, а светодиоды.

Это позволило значительно снизить энергопотребление и повысить ресурс работы, а также увеличить производительность устройств. Ресурс лампы при стабильном уровне напряжения в сети составляет в среднем 2000 ч — срок жизни светодиодов на порядок выше (несколько десятков тыс. ч). Скорость прогрева лампы до рабочей температуры составляет 2–3 мин, а при строгих требованиях к точности цветопередачи это время увеличивается до 1–2 ч, поскольку температура ламп влияет на цвет освещения оригинала. Светодиоды же готовы к работе практически сразу после включения сканера. Это, в свою очередь, позволило еще более снизить общий уровень энергопотребления: в случае простоя сканер автоматически переходит в режим энергосбережения, но при этом в любой момент готов к возобновлению работы (лампы в силу длительного времени прогрева не позволяли реализовать подобное решение).

Новые сканеры имеют наиболее высокое для устройств данного класса оптическое разрешение 1200 dpi и используют захват 48 бит информации о цвете точки с последующим выделением 24 бит для записи изображения в файл.

В комплектацию всех сканеров Colortrac входит легкое в применении программное обеспечение Colortrac SmartLF, призванное сократить объем последующей обработки изображения и облегчить работу оператора. Модели SmartLF Gx+ могут отправлять результаты сканирования по сети и поддерживают передачу данных Gigabit Ethernet.

Сканеры семейства SmartLF Gx+ обеспечивают быстрое создание высококачественных файлов, полученных в результате сканирования фотографий большого формата, результатов космической съемки, художественных репродукций, дизайнерских рисунков, постеров и других объектов, для которых характерна широкая цветовая гамма, большая глубина цвета и необходима точная цветопередача. Внедрение уникального устройства SmartLF Gx+(T)56 с шириной сканирования 56" позволит охватить диапазон оригиналов от тонких ветхих листов до сверхшироких толстых планшетов. Таким образом, новая линейка полностью отвечает современным требованиям художников, фотографов и полиграфистов к качеству, скорости и технологичности процесса оцифровки оригиналов.

Кроме того, перечисленные параметры обеспечивают качественное, геометрически точное сканирование наиболее мелких деталей карт, чертежей, генпланов, изображений тонированных архитектурных объектов и других технических документов, монохромных или цветных. Это делает CCD-сканеры SmartLF Gx+ универсальным оборудованием, которое позволяет эффективно работать как на рынке художественной графики, так и на CAD-ориентированных рынках.
